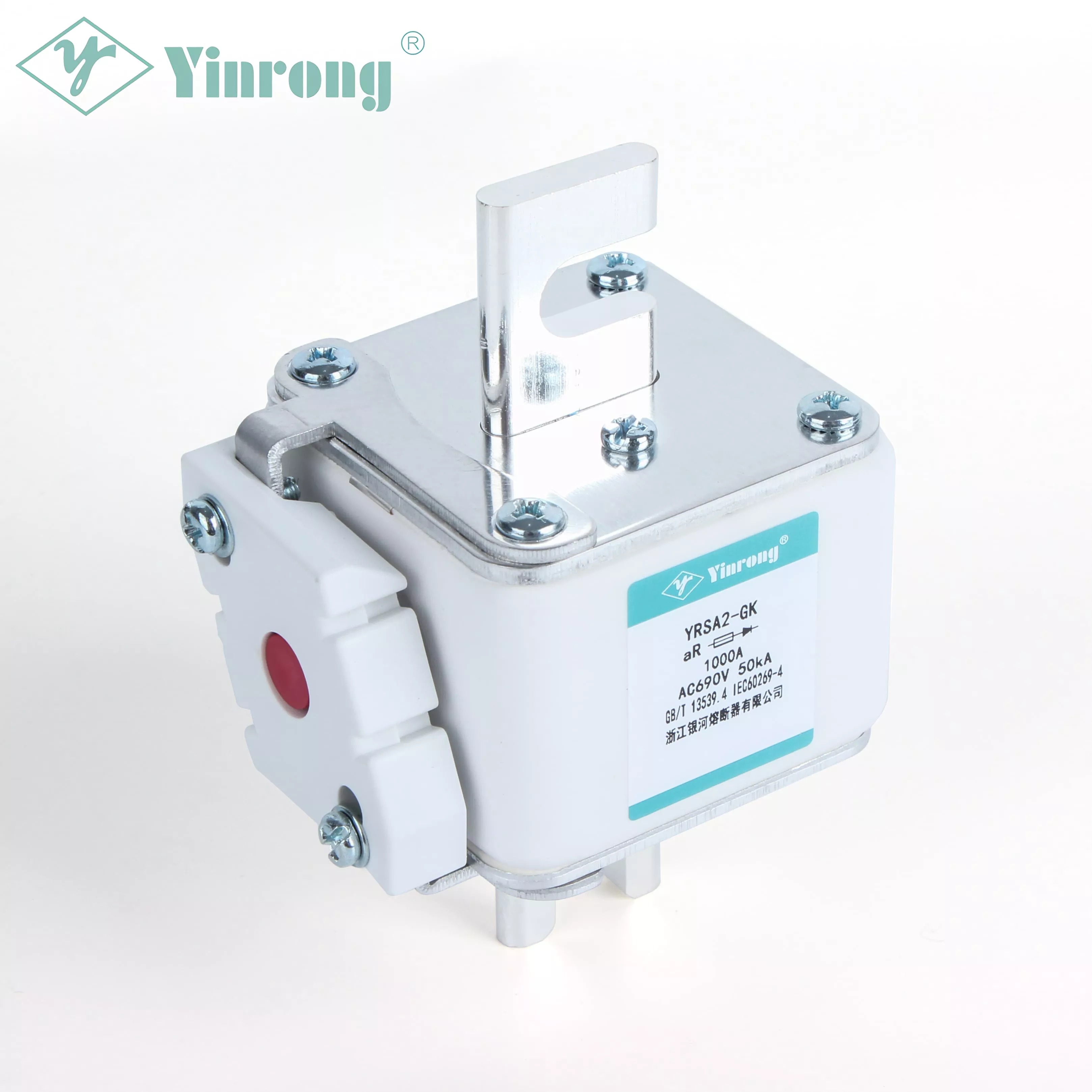

690V høyhastighets firkantet halvledersikring

Galaxy Fuse (Yinrong) er en profesjonell produsent av 690V High Speed ​​Square Body Semiconductor Fuse, en høyhastighets firkantet sikringsserie som er spesielt utviklet for å beskytte krafthalvlederenheter inkludert IGBT-er, tyristorer, dioder og SCR-er i krevende AC 690V-strømkonverteringssystemer. Denne ultraraske sikringen er designet for å levere pålitelig kortslutnings- og overstrømsbeskyttelse for frekvensomformere, strømomformere, likerettere og UPS-utstyr, der komponentsikkerhet og systemoppetid er kritisk.

690V High Speed ​​Square Body Semiconductor Fuse dekker et kontinuerlig strømspekter fra 400A til 1250A, og rommer de mest krevende høyeffekttrinnene i industrielle frekvensomformere, vindkraftomformere og metallurgiske likerettere. Som en hurtigvirkende sikring i aR-klassen sørger denne likerettersikringen for respons på mikrosekundnivå på feilstrømmer, noe som reduserer termisk og mekanisk stress på sensitive IGBT-moduler og strømdioder betydelig. Dens bransjeledende 200kA brytekapasitet ved 690V AC garanterer sikker og pålitelig avbrudd selv under de mest alvorlige kortslutningshendelser, og gir en eksepsjonell sikkerhetsmargin for elektroingeniører og systemdesignere.

Denne produktlinjen er strengt i samsvar med både de internasjonale IEC60269-4 og de kinesiske GB/T13539.4-standardene, og har CE-sertifisering for global markedsaksept. Serien tilbyr flere ampereklassifiseringer med klart spesifiserte pre-arcing og total clearing I²t-verdier, noe som muliggjør presis beskyttelseskoordinering med oppstrøms og nedstrøms enheter. Omfattende teknisk dokumentasjon – inkludert tids-strømkarakteristikk og strømbegrensende kurver – gir ingeniører mulighet til å implementere selektive beskyttelsesordninger med selvtillit og samtidig minimere forstyrrende tripping.

Utover den elektriske ytelsen, har 690V High Speed ​​Square Body Semiconductor Fuse robust konstruksjon med M10-studsterminaler for sikre tilkoblinger med lav motstand og forenklet feltinstallasjon. Yinrong tilbyr komplette sikringsvalgguider og reduksjonskurver for høyde- og omgivelsestemperaturvariasjoner, noe som letter nøyaktig systemdesign på tvers av forskjellige driftsmiljøer. Hvert produksjonsparti gjennomgår streng kvalitetssikring – inkludert presisjonselementetsing, homogen lysbueslukkende mediafylling og omfattende fabrikktesting – støttet av vårt ISO 9001:2015-sertifiserte anlegg og omfattende felterfaring innen jernbanetransport, vindkraft, metallurgi og energilagringssystemer. Å velge 690V High Speed ​​Square Body Semiconductor Fuse betyr prioritering av systemsikkerhet, beskyttelseskoordinering og langsiktig driftssikkerhet.

Størrelse (mm)

Parametere

Godkjenninger og standarder

• GB/T13539.4

• IEC60269-4

Operasjonsklasse

• gR

• aR

Funksjoner og fordeler

• Bransjeledende 200kA avbruddskapasitet

• Presisjonskarakteriserte I²t-verdier for selektiv koordinering

• Bredt strømutvalg (400A-1250A)

• M10 studsterminaldesign for sikre tilkoblinger

• Omfattende teknisk dokumentasjon og nedlastingsstøtte

Søknader

• Industrielle frekvensomformere med høy effekt

• Vindturbinkraftomformere

• Metallurgiske valseverklikerettere

• Trekkkraftsystemer for jernbanetransport

• Storskala UPS og kritisk reservestrøm

Opprinnelsesland

• Folkerepublikken Kina

Konvensjonell fusing og ikke-fusing
