Utvelgelsesanalyse av sikringer for solcellebeskyttelse i solcelleanlegg i solcelleanlegg

Fotovoltaisk kraftproduksjonssystem (forkortet PV) består av komponenter og delsystemer som direkte kan konvertere hendelseslysenergi til elektrisk energi, hvorav den fotovoltaiske matrisen er kjerneenheten. Den fotovoltaiske arrayen konverterer direkte den innfallende solstrålingen til likestrømskraft ved å koble solcellepanelene til den solcaiske array -tilkoblingsboksen, og deretter konvergerer den til omformeren eller bruker den direkte gjennom tilkoblingsboksen. Som den delen av systemet som utgjør opptil 70% av kostnadene, har beskyttelsen av den fotovoltaiske matrisen og optimalisering av kraftproduksjonseffektivitet blitt viktige områder for teknologisk utvikling.

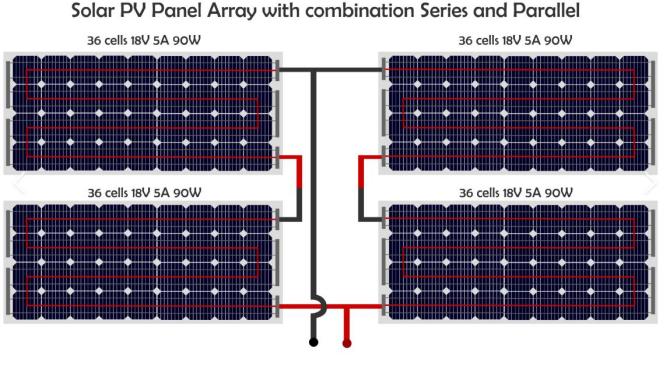

For å forbedre effektiviteten til det fotovoltaiske systemet, er flere fotovoltaiske paneler koblet i serie for å danne en fotovoltaisk streng, og flere grupper av fotovoltaiske strenger er koblet parallelt for å danne en solcelleanlegg. Strømmen til den fotovoltaiske arrayen er konvertert gjennom tilkoblingsboksen og kommer inn i nedstrøms applikasjonslenke. For å forhindre at det fotovoltaiske panelet blir en energibelastning og påvirker den generelle effektproduksjonseffektiviteten når en feil oppstår, og for å forhindre overstrømsfare forårsaket av feilbehandling eller lokale abnormiteter, må hver solcaisk streng installeres med sikringer i begge ender. Når en kortslutningsfeil oppstår i den solcellestrengen, vil seriens sikring raskt blåse og isolere den defekte delen for å sikre normal drift av matrisen som helhet.

I tillegg kan matrise sikringer også gi beskyttelse mot strømmer matet tilbake fra nedstrøms komponenter, spesielt når kortslutningsstrømmen er høyere enn strømmen til en enkelt PV-streng. Den nominelle bruddkapasiteten til sikringen må kunne dekke slike ekstreme forhold for å beskytte den sikre driften av systemet.

Internasjonale standarder og nasjonale spesifikasjoner

Når det gjelder beskyttelse av PV DC -siden, gir relevante internasjonale og nasjonale standarder viktig veiledning. For eksempel artikkel 690.99 i den amerikanske nasjonale standardenRis/NFPA 70"National Electrical Code" (NEC) sier tydelig at ledere og utstyr i PV -delsystemkretser, PV -utgangskretser, omformerutgangskretser og energilagringsbatterikretser må oppfylle kravene til lederen og utstyrsbeskyttelsesklausuler. I tillegg vedtar Kina den tilsvarende IEC -standardenGB/T 16895.32-2021, som bestemmer at under standard testbetingelser, når kabelenes kontinuerlige strøm er lik eller større enn 1,25 ganger kortslutningsstrømmen, kan overbelastningsbeskyttelse ignoreres, men det anbefales også å velge sikringer i kombinasjon med produsentens spesifikke produktinstruksjoner.

IEC har utvikletIEC 60269-6 StandardSpesielt for fotovoltaiske systembeskyttelser, som tydelig stiller ytelseskravene til fotovoltaiske sikringer, for eksempel å tåle kontinuerlige kortslutningsstrømmer og raskt blåse. Samtidig ULs tekniske spesifikasjonEmne 2529Gir viktig veiledning for lavspente sikringer i solcelleanlegg. De to er litt forskjellige i beregningen av blåsestrømmen og bruken av temperaturkorreksjonskoeffisienter.

Betraktninger av sikringsvalg

Når du velger sikringer i fotovoltaiske systemer, bør følgende indikatorer være fokusert på:

Nominell spenning: Den nominelle spenningen til sikringen må oppfylle den maksimale åpen kretsspenningen (VOC) som systemet kan nå. Spesielt i kalde områder, bør den åpne kretsspenningskorreksjonsverdien til det fotovoltaiske panelet ved den laveste omgivelsestemperaturen vurderes.

Rangert strøm: For sikringer koblet i serie med solcellepaneler, er den nominelle strømmen i ≥1,56 ISC (ISC er kortslutningsstrømmen) vanligvis nødvendig. IEC -standarden blir revidert til in ≥1,42 ISC, og US UL -standarden er i ≥1,35 ISC. Det må velges i kombinasjon med det faktiske applikasjonsmiljøet.

Brytekapasitet: Brytende kapasiteten til sikringen skal være tilstrekkelig til å takle kortslutningsstrømstoppen og beskytte utstyret mot skade.

Miljøsproduksjon: Når det gjelder høy temperatur eller tett installasjon, bør den nominelle verdien reduseres på riktig måte i henhold til anbefalingene fra sikringsprodusenten for å sikre langsiktig stabil drift.

Konklusjon

Installasjonen av DC -sikringer i solcelleanlegg er ikke bare et nødvendig middel for å beskytte utstyr og forbedre effektiviteten til kraftproduksjon, men også et viktig tiltak for å sikre sikker drift av hele systemet. Rimelig valg av sikringer krever omfattende vurdering av faktorer som arbeidsmiljøet til solcellepaneler, kortslutningsstrøm, åpen kretsspenning, etc. for å sikre langsiktig pålitelighet og økonomi i systemet.

For eksempel Zhejiang Galaxy Fuse Co., Ltd's1000VDC 30A 10x38mm Solar PY sikringslenkeog1500VDC 30A 10x85mm Solar PV Sikringslenkeog1500VDC 630A 3L BOLT TYPE SOLAR PV SIKRING LINKFotovoltaiske sikringer har blitt mye brukt i nøkkelbeskyttelsesposisjoner for solcelleforbindelser. Med utmerket ytelse og sertifisering med høy standard gir disse sikringene stabile og pålitelige løsninger for fotovoltaiske kraftproduksjonsprosjekter, og hjelper systemet til å fungere effektivt.
