Hurtigvirkende sikring vs. vanlig sikring: Hva er den virkelige forskjellen?

I design av kraftelektronikk bestemmer valg av sikring direkte utstyrets sikkerhetsmarginer og effektiviteten til feilbeskyttelse. Når de står overfor hurtigvirkende sikringer kontra vanlige sikringer, tar mange ingeniører grove valg basert utelukkende på nominell strøm og spenning, og overser grunnleggende forskjeller i materialvitenskap, responsmekanismer og bruksscenarier. Dette tilsynet kan utgjøre alvorlige risikoer i nye energi- og energilagringssystemer.

Denne artikkelen gir en systematisk analyse av kjerneforskjellene mellom hurtigvirkende sikringer og vanlige sikringer – fra strukturell design og smeltemekanismer til applikasjonsgrenser – for å hjelpe ingeniører med å ta nøyaktige valgbeslutninger.

Struktur og materialer: Fra "Metal Wire" til "Precision Fusible Element"

Det smeltbare elementet til en vanlig sikring er vanligvis laget av geometrisk formet metalltråd, med en enkel struktur og lave produksjonskostnader. Dens smeltelogikk er avhengig av Joule-varme generert av selve overbelastningsstrømmen; når varmeakkumulering når smeltepunktet, smelter elementet og åpner kretsen. Denne utformingen gjør den egnet for scenarier der rask respons ikke er kritisk, for eksempel overbelastningsbeskyttelse for kabler og ledninger.

Den hurtigvirkende sikringen er imidlertid spesielt optimalisert i både materiale og struktur. Det smeltbare elementet er laget av rent sølv, forsølvet kobber eller rent kobber, formet som en rektangulær tynn stripe med innsnevrede sirkulære hullhalser og forhåndsplasserte loddepunkter med lavt smeltepunkt på bestemte steder. Oppfinnsomheten til denne designen ligger i det faktum at når en overbelastning eller lav-multippel kortslutningsstrøm oppstår, smelter loddeflekken først, og gjennom en metallurgisk effekt akselererer den raske bruddet av elementet ved den innsnevrede halsen, og oppnår kretsavbrudd i mikrosekunder til millisekunder.

I hovedsak er vanlige sikringer avhengige av "naturlig varmeakkumulering", mens hurtigvirkende sikringer oppnår "aktiv akselerert brudd" gjennom struktur- og materialteknikk - dette er den mest grunnleggende forskjellen mellom de to.

Responshastighet: Millisecond vs. Microsecond Gap

Responshastighet er den mest intuitive forskjellen mellom de to sikringstypene.

For vanlige sikringer er smeltetiden omvendt proporsjonal med overbelastningsstrømmultippelet: jo høyere strømmen som overskrider nominell verdi, jo kortere smeltetid; omvendt, ved lavere overbelastningsmultipler, kan smeltetiden forlenges til flere sekunder eller enda lenger. Denne "tidsforsinkelse"-karakteristikken er akseptabel i kabelbeskyttelse fordi kabler har en viss termisk kapasitet og kortsiktig overbelastningsevne.

Hurtigvirkende sikringer oppfører seg helt annerledes. Takket være den "akselererende" mekanismen til loddeflekker med lavt smeltepunkt og strømtetthetskonsentrasjonseffekten til den innsnevrede halsstrukturen, kan hurtigvirkende sikringer fjerne kretsen i løpet av millisekunder eller til og med mikrosekunder. Denne ekstreme hastigheten forfølges ikke for sin egen skyld, men for å fjerne feilstrøm innenfor tidsgrensen som halvlederenheter (som IGBT-er, SiC-MOSFET-er og likeretterdioder) kan tåle - termisk halvledertoleranse er vanligvis bare i størrelsesorden millisekunder, og vanlige sikringer kan ikke oppfylle dette beskyttelseskravet.

Applikasjonsscenarier: Beskyttelsesmål Definer valglogikk

Bruksgrensene for hurtigvirkende og vanlige sikringer er naturlig definert av deres respektive responsegenskaper.

Vanlige sikringer brukes primært til overbelastnings- og kortslutningsbeskyttelse av kabler og ledninger. Kabler har en viss termisk treghet; kortvarige overbelastninger forårsaker ikke umiddelbart isolasjonsskader, så en viss forsinkelse i sikringsdrift er tillatt. Dette forklarer hvorfor vanlige sikringer fortsatt er mye brukt i byggdistribusjon og industrielle kraftledninger.

Hurtigvirkende sikringer er på den annen side designet for å beskytte halvlederkraftenheter og likeretterenheter. I fotovoltaiske vekselrettere, DC-ladestasjoner og energilagringsomformere (PCS), er IGBT- og SiC-moduler ekstremt sårbare for overstrøm - når det først oppstår en kortslutning, må strømmen fjernes innen hundrevis av mikrosekunder, ellers vil enheten bli permanent skadet. Hurtigvirkende sikringer er nettopp løsningen for dette kravet.

Spesielt i energilagringssystemer (ESS) er bruken av høyhastighetssikringer kritisk. Kortslutningsstrømmer i batteriklynger har høy likespenning, høy strømstyrke og ingen naturlig nullkryss, noe som stiller strenge krav til avbrytende kapasitet og lysbueslukkende ytelse. Høyhastighets DC-sikringer for energilagring må ikke bare gi rask respons, men også pålitelig slukke lysbuer uten å gjenopprette under høyspente DC-forhold, samtidig som de tilbyr tilstrekkelig brytekapasitet til å håndtere de ekstremt høye kortslutningsstrømmene som batteriklynger kan levere.

IEC-klassifisering: Det tekniske skillet mellom aR og gG

Fra perspektivet til International Electrotechnical Commission (IEC) sikringsstandarder, er forskjellen mellom hurtigvirkende og vanlige sikringer ytterligere kvantifisert og standardisert.

Vanlige sikringer faller vanligvis inn igG(full-range kabelbeskyttelse) klasse, som tilbyr fullstendig overbelastnings- og kortslutningsbeskyttelse, men med relativt lengre driftstider, egnet for generell distribusjon og kabelbeskyttelse.

Hurtigvirkende sikringer tilhøreraR(delområde halvlederbeskyttelse) klasse. aR-sikringer er spesielt designet for beskyttelse av halvlederenheter, med ekstremt lave I²t-verdier (gjennomstrømningsenergi) og sterk strømbegrensende evne. De kan kutte av feilstrømmen på et veldig tidlig stadium av en feil, og begrenser feilenergi innenfor tåleevnen til halvlederenheter. aR-sikringer håndterer ikke beskyttelse mot lav-multippel overbelastning – denne funksjonen er tilordnet kontrollsystemer eller kontaktorer, og danner et klart funksjonshierarki.

Galaxy Fuse: Høyhastighetssikringsløsninger for ny energi- og energilagring

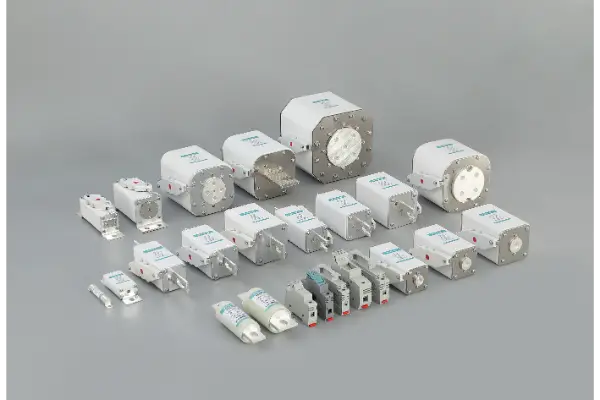

Galaxy Fusehar over 40 års erfaring innen forskning og utvikling av sikringer og produksjon, og bygger dyp teknisk ekspertise i det hurtigvirkende sikringssegmentet. For nye energiapplikasjoner som fotovoltaiske omformere, DC-ladestasjoner og energilagringsomformere, tilbyr Galaxy Fuse et omfattende utvalg av høyytelses høyhastighetssikringer.

Energilagringssystem Dedikerte høyhastighetssikringerer et sentralt fokusområde for Galaxy Fuse. Energilagringssystemer krever langt mer av sikringer enn generelle industrielle applikasjoner: DC-spenninger opp til 1500V, kortslutningsstrømmer som når hundrevis av kiloampere, og behovet for absolutt lysbueslukking og avbruddspålitelighet i lukkede batterimiljøer. Galaxy Fuse-produkter i energilagringsserien bruker smeltbare elementer i rent sølv og lysbueslukkende medier med høy renhet av kvartssand, kombinert med optimert design med halsstruktur, for å sikre respons på mikrosekundnivå og pålitelig avbrudd under ekstreme feilforhold.

Kjerne tekniske fordeler:

● Rent sølv / sølvbelagte kobberelementer:Lavt smeltepunkt og høy ledningsevne sikrer rask respons

●Optimalisert halsstruktur:Nøyaktig kontroll av smeltepunktene for konsekvent lysbueavbrudd

●Høy-renhet kvartssandbueslukking:Absorberer raskt lysbueenergi og undertrykker tilbakeslag

●Full sertifisering:Produktene overholder IEC60269, GB13539 og andre internasjonale standarder, med flere serier med UL-, TUV- og CE-sertifiseringer

●Fullstendig teknisk datastøtte:Gir målte I²t-kurver og avskjæringsstrømkurver, noe som letter nøyaktige systembeskyttelseskoordineringsberegninger for ingeniører

Konklusjon

Forskjellen mellom hurtigvirkende og vanlige sikringer strekker seg langt utover overflatenivået «rask versus sakte». Fra materialvalg og strukturell optimalisering til responsmekanismer og IEC-klassifisering representerer de to helt forskjellige beskyttelsesfilosofier.

Vanlige sikringer beskytter den "termiske kapasiteten" til kabler; hurtigvirkende sikringer beskytter det "skjøre vinduet" til halvledere. I dagens raskt voksende nye energi- og energilagringssektorer er det å forstå og riktig utnytte den unike verdien av hurtigvirkende sikringer en essensiell ferdighet for enhver kraftelektronikkingeniør.

Galaxy Fuse – over 46 års forpliktelse til høykvalitets sikringsproduksjon, dedikert til å tilby sikre og pålitelige kretsbeskyttelsesløsninger for globale nye energi- og energilagringssystemer.

For teknisk støtte for valg av høyhastighetssikring for energilagring eller nytt energiutstyr, vennligstkontakt Galaxy Fuseteknisk team.
