Hvordan fungerer DC-kontaktorer og sikringer sammen?

I. Funksjonell definisjon: En beskyttelsesarkitektur med to lag med klart definerte roller

DC-kontaktor: En kontrollerbar eksekutivbryter

En DC-kontaktor er en elektromekanisk koblingsenhet som kobler til og frakobler høyeffekts DC-kretser under kontrollsystemkommandoer. Kjernefunksjonene i en ladestasjon inkluderer:

•Start-/stoppkontroll for lading: Lukkes for å etablere ladebanen etter kommando fra BMS eller ladekontroller, og åpnes for å koble fra ved fullføring.

•Nødisolasjon: Utfører kontrollert strømfrakobling ved mottak av kommandoer når systemet oppdager unormale forhold som overtemperatur, overspenning eller isolasjonsfeil.

•Forhåndslading: Fungerer med en forhåndsladingsmotstand for å begrense innkoblingsstrømmen før hovedkretsen blir energisert, og beskytter busskondensatorene.

DC sikring: En passiv ultimat beskyttelsesenhet

En sikring er et beskyttelseselement for engangsbruk som pålitelig avbryter feilstrømmer før de forårsaker irreversibel skade. De grunnleggende forskjellene mellom hurtigvirkende sikringer av halvlederkvalitet som brukes i DC-ladestasjoner og vanlige industrisikringer er:

•Svar på mikrosekundnivå: Langt raskere enn titalls millisekunder som kreves for mekanisk aktivering av kontaktor.

•Strømbegrensende kjennetegn: Begrenser feilstrømsenergi innenfor tålegrensene til nedstrøms strømenheter (IGBT/SiC).

•DC bueslukkingsevne: Pålitelig avbrudd i 500V–1500V DC-systemer uten gjentenningsrisiko.

•Posisjoneringssammendrag: Kontaktoren er den kontrollerte "sikkerhetsporten"; sikringen er den uunnværlige «siste forsvarslinjen».

II. Engineering Logic of Coordinated Matching

Ladestasjonsbeskyttelsesdesign er langt fra bare å installere to enheter i samme kabinett. Deres koordineringsforhold utgjør den tekniske kjernelogikken i en lagdelt beskyttelsesarkitektur.

Typisk Power Circuit Topology

Nettinngang → AC/DC-modul → DC-buss → Sikring → Hovedkontaktor → Forladekontaktor + motstand → Kjøretøygrensesnitt

Beskyttelseshierarki og responstiming

Typiske feilmoduser fra mismatchende koordinering

Kjernedesignkriterium: Sikringens I²t-verdi må være strengt mindre enn kortslutningsmotstands-I²t-verdien til den beskyttede kontaktoren.

III. Fem viktige tekniske parametere for matching og valg

1. Nominell spenning: DC-spesifikk med rikelig margin

Siden likestrøm ikke har noe naturlig nullkrysspunkt, er lysbueslukking langt vanskeligere enn i AC-systemer. Derfor er valglogikken for DC-spesifikke enheter fundamentalt forskjellig fra AC-enheter.

Utvalgsprinsipp: Merkespenningen til både sikring og kontaktor må være ≥ systemets maksimale DC-bussspenning.

•800V ladeplattform → Anbefalt 1000V DC eller høyere verdi

•1500V energilagringssystem → Må velge 1500V DC eller høyere klassifisering

Teknisk advarsel: Det er strengt forbudt å erstatte AC-klassifiserte produkter med DC-spesifikke enheter. Unnlatelse av å effektivt slukke lysbuen under feilavbrudd kan føre til katastrofale konsekvenser.

2. Merkestrøm: Margin for kontaktorer, I²t-beregning for sikringer

DC-kontaktor:

•Kontinuerlig strømklassifisering bør overstige ladestasjonens maksimale utgangsstrøm.

•Teknisk erfaringsfaktor: Anbefalt utvalg på omtrent 1,2×.

DC sikring:

•Utvalg må ikke være basert utelukkende på merkestrøm; I²t og bruddkapasitet må evalueres grundig.

•Sikringssmelting I²t må være under tåle I²t for den beskyttede halvledermodulen (IGBT/SiC).

•Teknisk erfaringsfaktor: Anbefalt utvalg på ca. 1,5×.

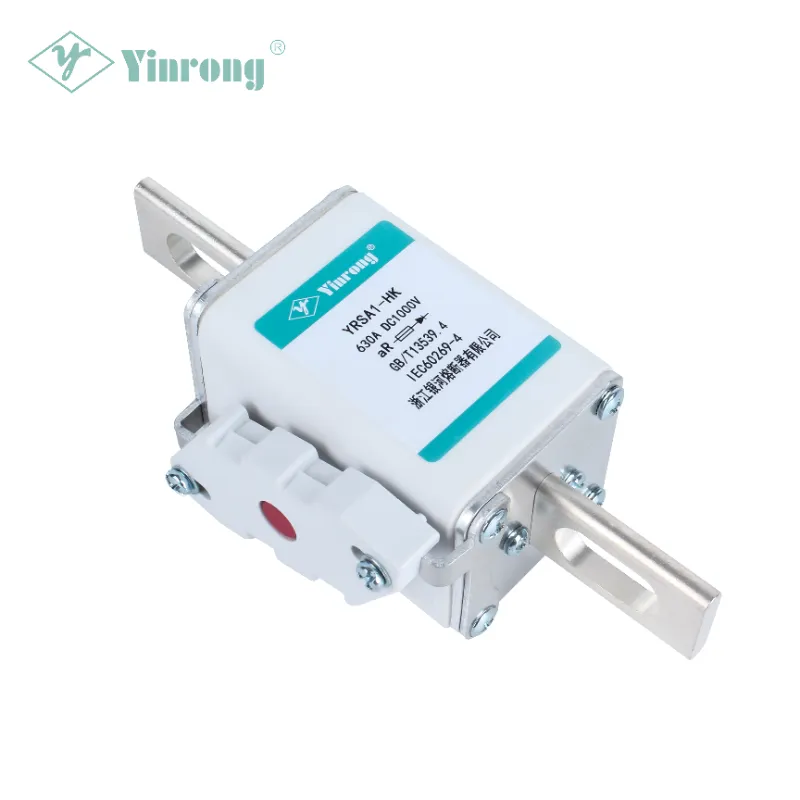

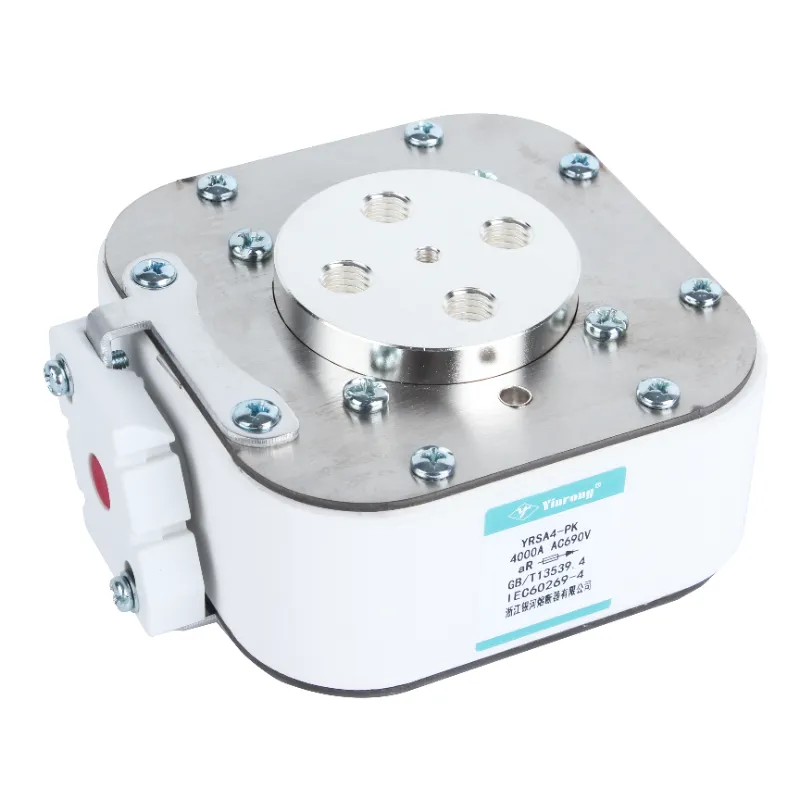

YRSA-serien fra Zhejiang Galaxy Fuse dekker nominelle spenninger fra 690V til 1500V og nominelle strømmer fra 10A til 3000A, med sølvbelagt rent kobber eller rent sølv sikringselementer med variabelt tverrsnitt, plassert i høystyrke keramiske aluminiumoksydrør, med høy renhet som middels sand-kvarts.

3. I²t-koordinering: Kjerneparameteren for matchende design

I²t (ampere-kvadrat-sekunder) er den mest kritiske kvantitative indikatoren i valg av sikring og kontaktortilpasning.

Utvalgsbegrensningsforhold:

Galaxy Fuses hurtigvirkende sikringsserie har lave I²t-verdier, sterk strømbegrensende evne og høy brytekapasitet, noe som gjør dem egnet for kortslutningsbeskyttelse av halvlederenheter og komplett utstyr.

4. Tid-Gjeldende Selektiv Koordinering

I en flernivåbeskyttelsesarkitektur må beskyttelsesanordningen nærmest feilpunktet fungere først.

5. Omgivelsestemperatur og reduksjon

Ladestasjoner er distribuert over et bredt spekter av miljøer, med tekniske krav som spenner fra -40°C lave temperaturer til +85°C høye temperaturer. Både sikringer og kontaktorer må kapasitetsreduseres i henhold til faktisk omgivelsestemperatur.

IV. Galaxy Fuse: Det profesjonelle valget for DC-ladestasjonsbeskyttelse

Grunnlagt i 1980,Zhejiang Galaxy Fuse Co., Ltd. er en profesjonell sikringsbedrift som integrerer FoU, testing, produksjon, salg og import/eksport. Som en nøkkelbedrift under det tidligere departementet for maskinbygging og en ledende produsent av sikringer i Kina, dekker selskapets hovedprodukter fotovoltaiske DC-sikringer, nye energibilsikringer og ladestasjonssikringer. Produktene overholder IEC 60269, GB/T 13539.4 og andre internasjonale og nasjonale standarder, og eksporteres til over 80 land og regioner, inkludert Europa, Amerika, Sørøst-Asia og Midtøsten.

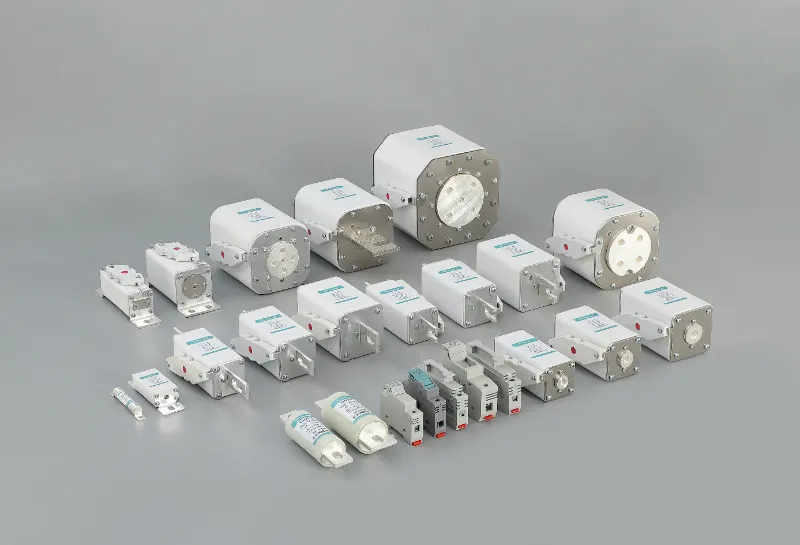

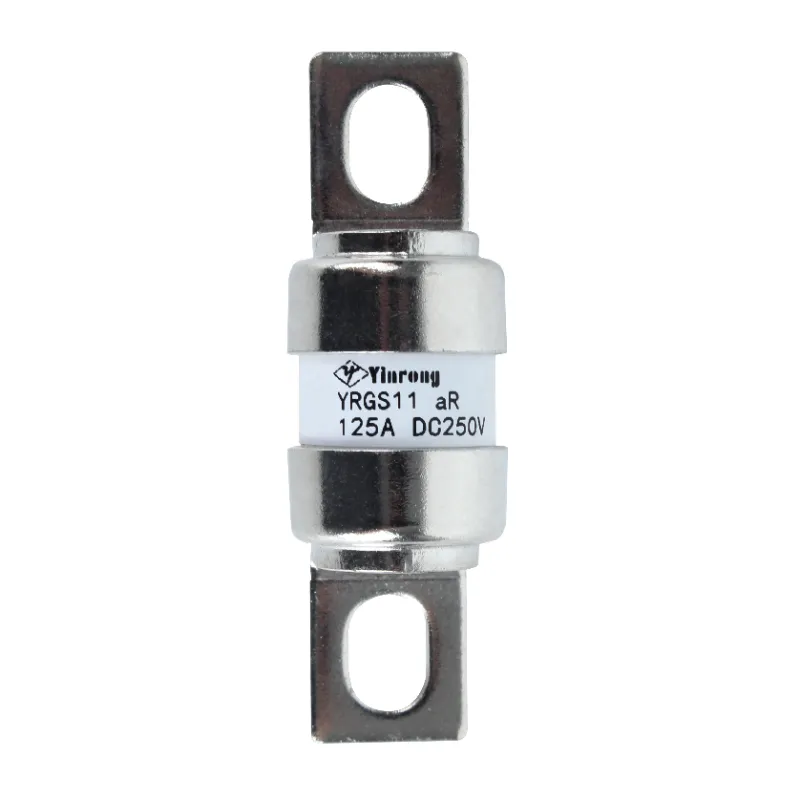

Anbefalt DC-beskyttelsesproduktserie for ladestasjoner

Galaxy Fuses kjernetekniske fordeler

•Internasjonale sertifiseringer i hele serien: Flere serier har bestått TÜV-, UL-, CE- og CQC-sertifiseringer. Ledelsessystemer dekker IATF 16949, ISO 9001, ISO 14001 og ISO 45001.

•Modne koordinasjonsløsninger: Omfattende erfaring med ingeniørkoordinering med vanlige DC-kontaktorer og modne utvalgsløsninger.

•Fullstendig teknisk datastøtte: Gir målte I²t-kurver og avskjæringsstrømkurver for å lette nøyaktige koordinasjonsberegninger med kontaktorer.

•Dyp teknisk akkumulering: Har over 48 bruksmodell- og oppfinnelsespatenter for produksjon av sikringsprodukter, og ble anerkjent som en nasjonal høyteknologisk bedrift i 2017.

•Bransjestandarddeltakelse: Produktene overholder GB/T 13539.4, IEC 60269 og flere andre internasjonale og nasjonale standarder.

V. Konklusjon

Tilpasningen av kontaktorer og sikringer i DC-ladestasjoner kan teknisk oppsummeres som: funksjonell lagdeling, tidskoordinering og parameterlåsing.

•Sikringen foretar kortslutningsstrømavbrudd på mikrosekundnivå for å sikre sikkerheten til IGBT/SiC og andre krafthalvledere.

•Kontaktoren er ansvarlig for kontrollert koblingsstyring, utførelse av normale start/stopp- og nødisolasjonskommandoer.

•De to fungerer som gjensidig backup-redundans, og danner en dobbel sikkerhetsbarriere.

Når de er riktig matchet, utfører hver sine egne oppgaver med lagdelt forsvar; når de ikke samsvarer, varierer konsekvensene fra beskyttelsessvikt til utbrent utstyr.

Med over 40 års dedikasjon til høykvalitets sikrings-FoU og produksjon, er Galaxy Fuse forpliktet til å tilby sikre og pålitelige kretsbeskyttelsesløsninger for DC-ladestasjoner.

For teknisk støtte ved valg av sikring for DC-ladestasjonsbeskyttelsessystemer eller koordinering med kontaktorer, vennligstkontakt Galaxy Fuse tekniske team.
